Perno prisionero de acero inoxidable 304 M3

QS Fastener: M3 Stainless Steel 304 Stud Bolt

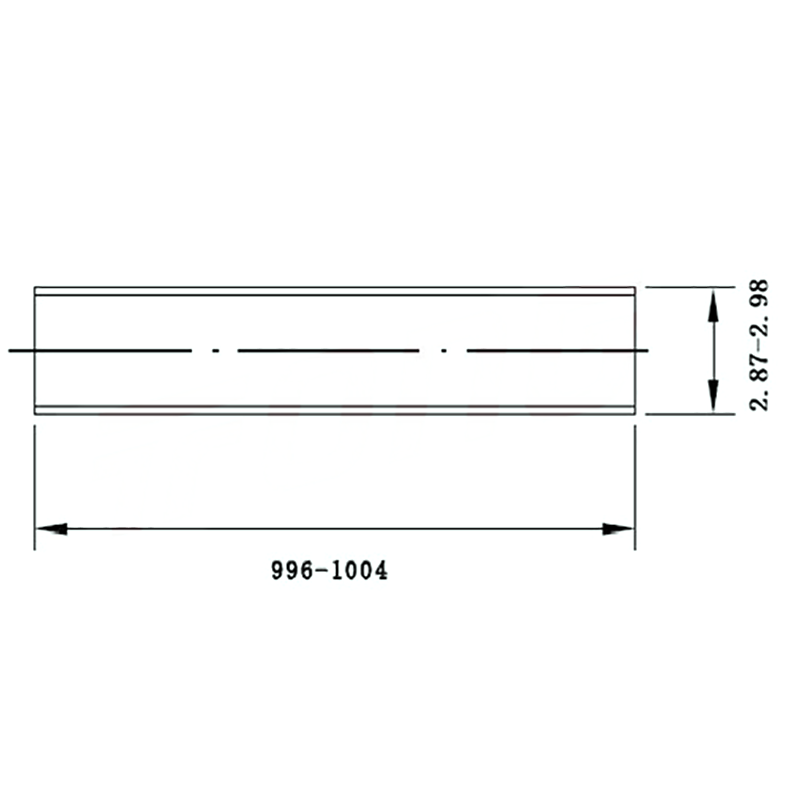

Nombre: Perno prisionero de acero inoxidable 304 M3 Estándar: DIN976 Material: Acero inoxidable 304 Tamaño: M3 Longitud: 1000 mm Superficie: Color natural

Cantidad

enviar contacto

Añadir al carrito

Perno prisionero de acero inoxidable 304 M3 cumple estrictamente con la norma DIN976, longitud total 1000 mm; puede cortarse a medida y presenta el acabado natural del 304, con excelente resistencia a la corrosión y alta resistencia mecánica. Es ideal para fijación y posicionamiento a gran distancia en equipos químicos, alimentarios y de alta gama. Se suministra en barra continua sin precorte, lo que hace la instalación más eficiente.

En el sistema de fijación, la precisión de la rosca la determinan conjuntamente la zona de tolerancia (tolerance zone) y la longitud de engrase (length of engagement). Los sistemas dominantes son el métrico ISO (ISO 965-1/2) y el roscado unificado (ASME B1.1). A continuación, tomando como ejemplo una rosca métrica exterior de 60°, se presentan las diferencias entre los grados de precisión habituales y sus campos de aplicación; los datos proceden literalmente de los estándares. — Perno prisionero de acero inoxidable 304 M3 sigue la misma lógica de evaluación.

1. Grados de precisión y tolerancias
ISO designa las roscas exteriores como 4h, 6g, 6e, 8g y las interiores como 4H, 5H, 6H, 7H; cuanto menor es el número, más estrecha es la zona de tolerancia. Ejemplo M10 × 1,5:
• 6g (más común): desviación superior del diámetro mayor d 0/-0,032 mm, del diámetro de paso d2 0/-0,020 mm; apto para maquinaria general. Si se reduce al tamaño Perno prisionero de acero inoxidable 304 M3, la tolerancia del diámetro mayor se reduce proporcionalmente, pero la lógica del grado se mantiene.

• 4h (de precisión): diámetro mayor 0/-0,018 mm, diámetro de paso 0/-0,011 mm; para óptica e instrumentos de precisión. El Perno prisionero de acero inoxidable 304 M3 miniatura en cámaras de semiconductores suele adoptar este grado.

• 8g (grueso): diámetro mayor 0/-0,075 mm, diámetro de paso 0/-0,050 mm; para encofrados y aplicaciones de baja exigencia.

• 6e (holgura aumentada): el diámetro de paso se desplaza 0,040 mm adicionales hacia abajo, para permitir un recubrimiento de 8–10 µm y mantener el ajuste 6H/6H. Para Perno prisionero de acero inoxidable 304 M3, 6e resuelve el montaje tras un recubrimiento ligero.

2. Influencia de la longitud de engrase
ISO clasifica la longitud de engrase en tres grupos: S (corta), N (normal), L (larga). Para M10 6g:
• S reduce las tolerancias en un 15 %, L las incrementa en un 25 %, pero una longitud de engrase mayor reduce por sí misma el riesgo de aflojamiento, por lo que las aplicaciones de alta precisión priorizan N. Para piezas pequeñas como Perno prisionero de acero inoxidable 304 M3 se suele emplear el grupo S para equilibrar espacio y resistencia.

3. Aplicaciones típicas
• 4h/4H: cámaras de vacío para semiconductores, válvulas hidráulicas aeroespaciales, garantizan repetibilidad de sellado ±0,01 mm. Pieza típica: Perno prisionero de acero inoxidable 304 M3 en portawafer.

• 6g/6H: maquinaria general, chasis de automóviles, bridas de recipientes a presión; representan más del 80 % del mercado.

• 6e/6H: pernos galvanizados en caliente para torres de transmisión con 50 µm de recubrimiento, aún cumplen la condición de mínimo material; el Perno prisionero de acero inoxidable 304 M3 miniatura en cajas de sensores exteriores también puede usar el grado 6e.

• 8g/7H: encofrados de hormigón, andamios temporales, uso desechable, coeficiente de torque K permitido 0,18–0,28.

4. Correspondencia con roscado unificado (UNC/UNF)
• 3A/3B: tolerancias equivalentes a ISO 4h/4H, para fijaciones aeroespaciales; tolerancia del diámetro de paso solo 0,13 mm (1/4-20).

• 2A/2B: equivalente a 6g/6H, dominan en el mercado norteamericano.

• 1A/1B: tolerancia del diámetro de paso incrementada en un 50 %, para montaje rápido en maquinaria agrícola; en métrico equivale al grado 8g de Perno prisionero de acero inoxidable 304 M3.

Conclusión: el grado de precisión determina el ajuste y el coste. Grado de precisión (4h/4H) para alta estanqueidad y fatiga; grado convencional (6g/6H) equilibra prestaciones y economía; grado ampliado (6e/8g) resuelve recubrimientos gruesos o exigencias bajas. Independientemente del tamaño, Perno prisionero de acero inoxidable 304 M3 siempre encuentra la solución óptima dentro del sistema descrito, logrando un ajuste preciso entre prestaciones y coste.
