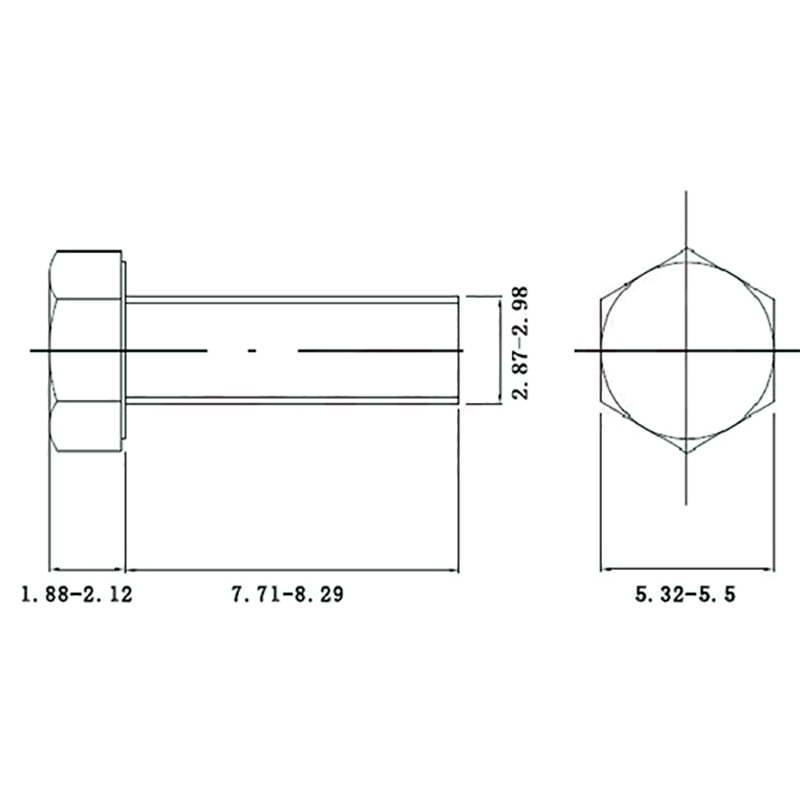

Болт с шестигранной головкой M3 DIN933

QS Fastener: M3 DIN933 Hex Bolt

Название: Болт с шестигранной головкой M3 DIN933
Стандарт: DIN933
Материал: SS304
Размер: M3
Длина: 8
Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Болт с шестигранной головкой M3 DIN933, нержавеющая сталь A2 (08Х18Н10), светлый, полная резьба, длина 8 мм — коррозионностойкое и высокопрочное решение для электроники, приборов и микроузлов.

Диапазон размеров и спецификаций болта с шестигранной головкой M3 DIN933

1. Номинальный диаметр резьбы d
1.1 Стандартный размерный ряд по ISO 4014/4017 (аналог ГОСТ 7798/7805) охватывает диаметры от M1,6 до M52. Типоразмеры M1,6, M2 и M2,5 применяются преимущественно в микроэлектронике, M45 и выше — в тяжёлом металлостроении. Болт M3 DIN933 занимает среднюю позицию ряда, оптимально сочетая прочность и технологичность.

1.2 Складские позиции: болты M3 DIN933, а также размеры M4–M36 всегда в наличии на складах — на них приходится более 92 % продаж. Исполнения M42, M45, M48 и M52 изготавливаются под заказ со сроком 3–4 недели.

1.3 Поля допусков: для наружной резьбы применяется поле допуска 6g (верхнее отклонение es = 0, нижнее ei зависит от шага). Для M3 (шаг P = 0,5 мм) ei = –20 мкм, что гарантирует свободное свинчивание с гайками класса 6H.

2. Длина L
2.1 Нормируемые длины: ISO устанавливает шаг 2 мм для L ≤ 12 мм и 5 мм для L > 12 мм.

2.2 Диапазон длин: от 2d до 500 мм. Минимальная длина для M3 — 6 мм, для M52 — 104 мм. При L > 500 мм возможна стыковка трением сваркой или высадка на нагревом оборудовании с 100 % УЗК-контролем сварного шва.

2.3 Снятие фаски: при L ≤ 100 мм стандартно выполняется фаска 45°×0,5P. Для M3 DIN933 длина, как правило, не превышает 100 мм, поэтому по умолчанию применяется фаска 45°.

3. Резьба
3.1 Метрическая крупная: стандартный шаг по ISO 724 для M3 — 0,5 мм. Поле допуска по среднему диаметру — 6g (TD2 = 90 мкм). Поверхность формируется накаткой, шероховатость Ra ≤ 3,2 мкм.

3.2 Мелкая резьба: например, M3×0,35 — поставляется под заказ. Для мелкой резьбы требуется увеличенный радиус впадины (Rmin = 0,125P) для снижения концентрации напряжений; рекомендуется для вибронагруженных соединений.

3.3 Длина резьбовой части b: по ISO 4014 для короткой резьбы b = 2d + 6 мм (для M3 — 12 мм), что перекрывает большинство применений в тонкостенных конструкциях. Для полной резьбы (сквозной) b ≈ L – 5P.

4. Материал и механические свойства
4.1 Углеродистые стали: класс прочности 8.8 — из стали 40Х (аналог ML40Cr), закалка + отпуск до 26–34 HRC. Класс 10.9 — из стали 35ХГСА (аналог SCM435) с отпуском при 420 °C, предел прочности Rm ≥ 1040 МПа. Для M3 8.8 минимальный разрушающий момент затяжки — 0,9 Н·м.

4.2 Нержавеющая сталь: A2-70 — сталь 08Х18Н10 (аналог 304), закалка 1010 °C, зерно ≥ 5 баллов. A4-80 — сталь 03Х17Н14М2 (аналог 316L) с Mo ≥ 2,5 % и индексом PREN ≥ 24 для повышенной стойкости к питтинговой коррозии. Болты A2-70 M3 DIN933 широко используются в пищевом машиностроении.

4.3 Покрытия: для углеродистых сталей — цинк-никелевое покрытие 5–8 мкм, стойкость в нейтральном солевом тумане (NSS) ≥ 96 ч до появления ржавчины. Для нержавеющих — пассивация с формированием оксидной плёнки Cr₂O₃ толщиной 1–3 нм, стойкость в солевом тумане ≥ 500 ч. Для M3 DIN933 цинк-никелевое покрытие увеличивает ресурс в солевом тумане в 3 раза по сравнению с необработанной сталью.

FAQ
1. Чем отличается DIN933 от DIN931 и какой лучше для M3?
> DIN933 — болт с полной резьбой по всей длине стержня. DIN931 — с неполной резьбой (гладкий участок под головкой). Для M3 стандартно применяется DIN933, так как при малых диаметрах полная резьба обеспечивает надёжное зацепление в тонких деталях.

2. Как расшифровать маркировку A2-70 для болта M3?
> A2 — аустенитная нержавеющая сталь типа 08Х18Н10 (аналог 304). 70 — минимальный предел прочности 700 Н/мм². Это универсальный коррозионностойкий материал для электроники и приборов, не магнитится.

3. Какой момент затяжки для болта M3 DIN933 из нержавейки?
> Рекомендуемый момент затяжки для класса A2-70 M3 — 0,4–0,6 Н·м. Максимальный разрушающий момент — около 0,9 Н·м. Для ответственных соединений используйте динамометрический ключ.

4. Можно ли использовать M3 DIN933 из нержавейки в агрессивных средах, например на открытом воздухе?
> Да, A2 (304) подходит для атмосферных условий и слабоагрессивных сред. Для морской воды и хлоридов выбирайте A4 (316L / 03Х17Н14М2) — он имеет добавку молибдена и вдвое выше стойкость к точечной коррозии.

5. Какие допуски резьбы и посадки действуют для M3 DIN933 в России?
> В России действует ГОСТ Р ИСО 4017-2013 (аналог DIN933). Для наружной резьбы применяется поле 6g, для внутренней (гайка) — 6H. Это стандартная посадка с зазором, обеспечивающая свободную сборку без подгонки.
