Изоляционная прокладка Klinger C4400 для высококачественных нефтехимических и энергетических применений

Фланцевые соединения химических реакторов, паропроводов электростанций и нефтеперерабатывающих установок остаются герметичными только при правильно подобранной прокладке. KLINGERSIL C4400 — безасбестовый арамидный прокладочный лист на связующем из нитрилбутадиенового каучука (NBR) с антипригарным графитовым покрытием 3XA: универсальный материал для среднего и высокого давления до 100 bar (≈10 MPa), в том числе в качестве фланцевых прокладок.

Что такое KLINGERSIL C4400 и где он применяется

Klinger разработала C4400 как безасбестовую замену традиционным волокнистым прокладочным листам. Механическую нагрузку несут арамидные и синтетические волокна, эластичность обеспечивает связующее NBR, а обе стороны листа покрыты составом, поэтому прокладка легко отделяется от фланца после длительной работы. Один сорт закрывает воду, пар, масла и многие химические среды.

• Безасбестовое армирование арамидными и синтетическими волокнами с высокой прочностью на разрыв и стойкостью к ползучести.
• Связующее NBR, стойкое к маслам, алифатическим углеводородам и насыщенному пару.
• Графитовое покрытие 3XA с обеих сторон для легкого разделения и дополнительной герметизации.
• Универсальный лист для среднего и высокого давления до 100 bar (≈10 MPa).

Там, где один лист должен работать с разными средами, C4400 выбирают чаще всего:

• Нефтехимия: реакторы, теплообменники, колонны и технологические трубопроводы.
• Энергетика: паропроводы, вспомогательные системы, насосы и арматура.
• Судостроение: трубопроводы двигателей, топливные системы и контуры охлаждения морской водой.
• Водоснабжение и пищевая промышленность: сорта с одобрением DVGW для питьевой воды и некоторых пищевых сред.

Конструкция материала и антипригарное покрытие 3XA

Волокнистый каркас выдерживает сжатие и не дает остаточной деформации при высокой нагрузке на болты, а матрица NBR заполняет микронеровности фланцевой поверхности и сохраняет герметичность при циклах температуры и давления.

Графитовое покрытие 3XA дает три практических преимущества:

• Легкое разделение: прокладка не прилипает к фланцу, разборка и очистка поверхностей проходят быстро и без повреждений.
• Дополнительная герметизация: графит заполняет микрозазоры и повышает общую плотность.
• Меньшая нагрузка на болты: слой с низким трением эффективнее создает уплотняющее усилие, поэтому та же плотность достигается меньшим преднатягом.

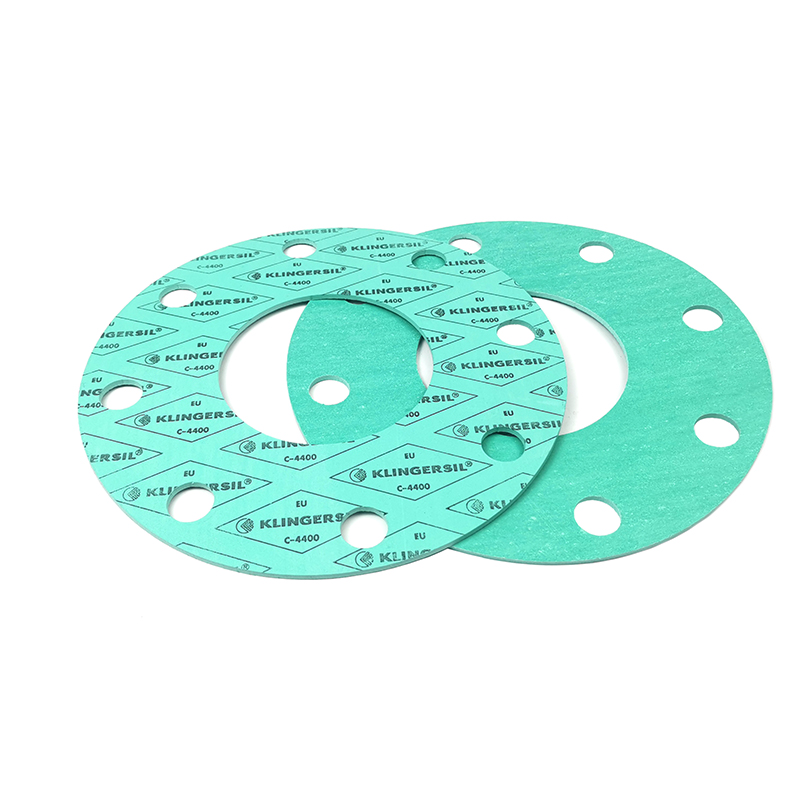

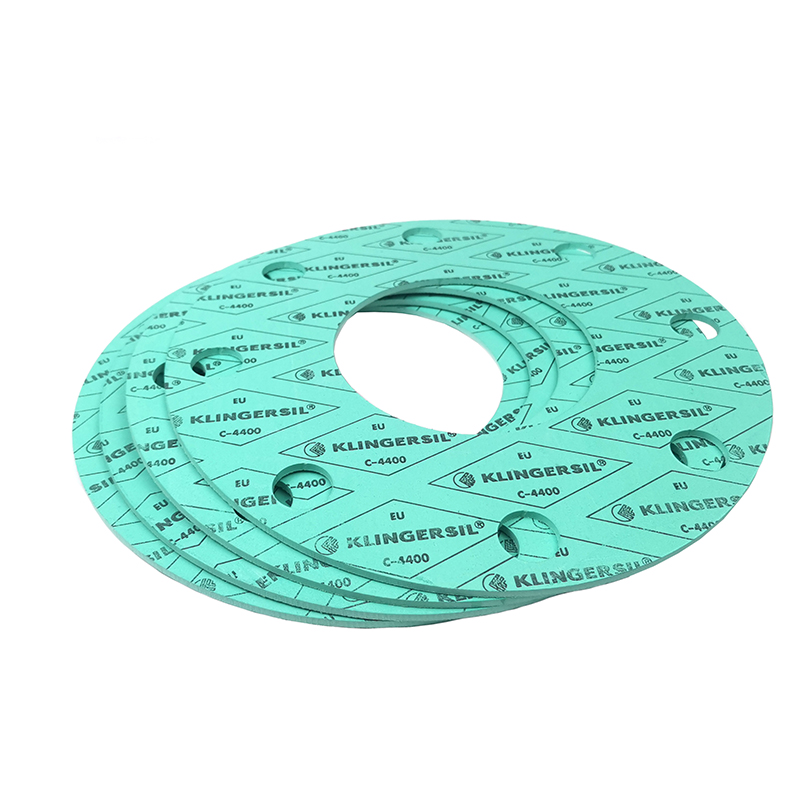

Прокладочный лист KLINGERSIL C4400

Рабочий диапазон

C4400 работает как универсальный материал, но каждый режим следует сверять с его пределами.

Типичные значения из описания свойств C4400; уточняйте их по действующему техническому листу производителя для конкретного размера и среды.

Подбор, установка и обслуживание

Начните с соединения: подберите прокладку под трубные фланцы: диаметр, класс давления и тип поверхности (RF или FF), затем проверьте, что температура, давление и среда укладываются в диапазон C4400. Для сильных окислительных кислот и растворителей используйте таблицу химической совместимости производителя.

• Подготовка поверхностей: чистые, ровные, без царапин фланцевые поверхности, полностью удалены остатки старой прокладки.
• Центрирование: лист устанавливают строго по центру между фланцами.
• Затяжка: диагональная крестообразная схема в несколько проходов до рекомендуемого момента, желательно откалиброванным динамометрическим ключом.
• Проверка: после первого нагрева проверить нагрузку в болтах и дотянуть только до рекомендуемого момента.

Фланцевое соединение с прокладкой KLINGERSIL C4400

Вопросы и ответы

Какое связующее используется в KLINGERSIL C4400?

Матрица из нитрилбутадиенового каучука (NBR) фиксирует арамидные волокна и придает эластичность, а также стойкость к маслам и алифатическим углеводородам.

Какие температуру и давление выдерживает C4400?

Непрерывная работа от −50 °C до +400 °C с кратковременными пиками до 450 °C; максимально рекомендуемое давление уплотнения — 100 bar (≈10 MPa).

Можно ли заменить C4400 асбестовые прокладки?

Да. Это безасбестовый армированный волокном лист, созданный как прямая замена, с лучшими показателями по безопасности и экологии.

Для каких сред подходит материал?

Пар, горячая и холодная вода, морская вода, воздух, промышленные и топливные газы, масла, разбавленные кислоты и щелочи; для сильных окислительных кислот и части растворителей нужна проверка совместимости.

Как правильно затягивать прокладку?

Крестообразно по диагонали в несколько проходов до рекомендуемого момента откалиброванным ключом; перетяжка разрушает волокнистый лист.
