Как выбрать крепеж из никелевого сплава для различных условий эксплуатации

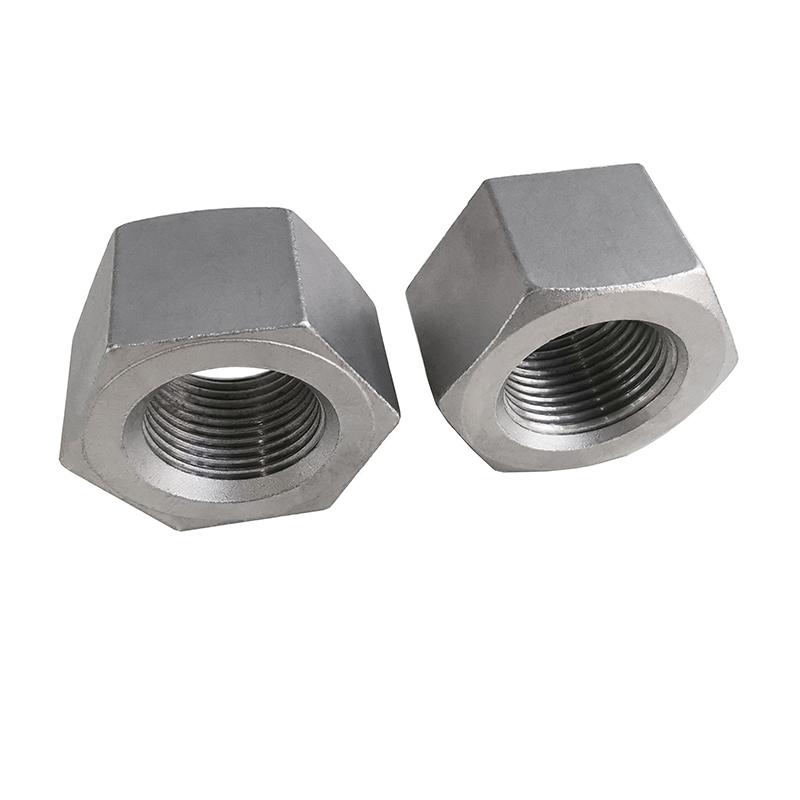

Крепёж из сплавов на никелевой основе — шпильки, болты и гайки марок Monel, Inconel и Hastelloy — выбирают там, где углеродистая сталь и обычные нержавеющие стали не выдерживают среду или температуру. Марку определяет рабочая среда: хлориды, кислоты, щелочи, горячий газ или криогенные условия требуют разных решений. В этом обзоре сравниваются распространённые марки и объясняется, как подобрать крепёж под среду, температуру и фланцевые прокладки, которые он должен уплотнять.

Распространённые марки никелевых сплавов для крепежа

Торговые названия скрывают логику выбора. Хром обеспечивает стойкость к окислению при высокой температуре, молибден защищает от точечной и щелевой коррозии в хлоридах, а медь даёт сплавам Monel стабильность в кислых средах восстановительного типа и в морской воде.

• Monel 400 — никель-медный сплав для морской воды, плавиковой кислоты и щелочных растворов; базовая марка морского крепежа.
• Monel K-500 — упрочнённая версия Monel 400 с повышенной твёрдостью и пределом текучести для шпилек с большей нагрузкой.
• Inconel 600 и Inconel 690 — никель-хром-железные марки для окисляющих сред и горячего оборудования под давлением; из двух марка 690 лучше противостоит окислению.
• Inconel 625 — никель-хром-молибденовый сплав, сохраняющий жаропрочность и стойкость к локальной коррозии в хлоридах.
• Inconel 718 — применяют там, где высокая прочность нужна при криогенных температурах.
• Hastelloy C-276 и C-22 — сплавы с молибденом для смешанных кислот и агрессивных химических сред.

Крепёж никогда не работает сам по себе. Шпильки, гайки и шайбы должны быть гальванически совместимы с трубные фланцы и с прокладкой соединения: сочетание благородного никелевого сплава с фланцем из углеродистой стали может просто перенести коррозию на поверхность фланца.

Соответствие сплава среде эксплуатации

Условия работы крепежа обычно делят на кислые, щелочные, хлоридные и морские, высокотемпературные и криогенные. Каждая группа нагружает резьбовое соединение по-своему.

• Кислые среды — марки с высоким содержанием хрома (Inconel 600) и с молибденом (Hastelloy C-276) противостоят серной и соляной кислотам, но слишком высокая концентрация кислоты разрушает пассивную плёнку и ускоряет коррозию.
• Щелочные среды — никель стабилен в щёлочах; марки Monel и сплавы с молибденом хорошо работают в растворах гидроксида натрия.
• Хлориды и морская вода — хлориды вызывают точечную коррозию и коррозионное растрескивание под напряжением; классический ответ для морского крепежа — медесодержащие Monel 400 и K-500.
• Высокая температура — Inconel 600, 625 и 690 сохраняют прочность и стойкость к окислению там, где на металл одновременно действуют горячий газ и коррозионная среда.
• Криогенные условия — Inconel 718 сохраняет прочность и вязкость при очень низких температурах, где многие аустенитные и мартенситные марки теряют ударную вязкость.

Проверки при выборе и монтаже

Правильно выбранная марка всё равно выйдет из строя при небрежной сборке соединения. В полевых условиях важны четыре момента.

• Заедание резьбы — никелевые сплавы склонны к заеданию; применяйте противозадирную пасту или контролируемую смазку и затягивайте медленно.
• Момент затяжки и нагрузка на болт — затягивайте крест-накрест в несколько проходов, чтобы прокладка обжималась равномерно.
• Гальваническая пара — держите разность потенциалов между крепежом, фланцем и прокладкой небольшой либо изолируйте соединение.
• Размеры — перед заказом проверьте длину шпильки, шаг резьбы и опорную поверхность шайбы, особенно для нестандартных классов фланцев.

Окончательное решение всегда принимают по фактической концентрации, температуре и давлению рабочей среды, а не по торговому названию в сертификате.

Часто задаваемые вопросы

Какую марку выбрать для крепежа в морской воде?

Стандартный выбор — Monel 400 и Monel K-500. Медная составляющая снижает скорость коррозии и ограничивает щелевую коррозию в морской воде и других хлоридных средах.

Должна ли марка крепежа совпадать с маркой фланца?

Не обязательно, но разность потенциалов между металлами должна оставаться небольшой. Иначе коррозия ускоряется на менее стойком элементе соединения, которым часто оказывается фланец, а не крепёж.

Как предотвратить заедание резьбы никелевого крепежа?

Применяйте противозадирную пасту или контролируемую смазку, собирайте соединение медленно и удерживайте момент затяжки в пределах значений, допустимых для данного соединения.

Что меняется при криогенных температурах?

Снижается ударная вязкость и растёт риск хрупкого разрушения, поэтому для таких условий берут Inconel 718, который сохраняет прочность и вязкость при низких температурах.

Когда оправдан Hastelloy C-276?

В смешанных кислотах и агрессивных химических средах, где марки с меньшим содержанием молибдена не удерживают скорость коррозии.
