Вы знаете, какова толщина цинкового покрытия на крепежных элементах?
автор: www.qishine.com
2026-02-28
Толщина цинкового покрытия крепежных элементов (болтов, гаек, шайб и т. д.) соответствует международным и национальным общим стандартам. Ее выбор в первую очередь зависит от двух основных факторов: точности резьбы и коррозионной активности рабочей среды. Согласно стандартам, цинковое покрытие для обычных крепежных элементов в основном делится на два процесса: электролитическое цинкование и горячее цинкование.
Толщина цинкового покрытия обычно выражается в микрометрах (мкм) или граммах на квадратный метр (г/м²). Эти единицы измерения пересчитываются; как правило, 7,1 г/м² приблизительно соответствует толщине 1 мкм.
Для крепежных элементов чаще всего используется гальваническое цинкование, а горячее цинкование применяется для некоторых крупногабаритных или специально необходимых деталей.
Стандарты толщины покрытия крепежных элементов в основном основаны на стандартах ISO, ASTM, GB и JIS. Толщина покрытия в этих стандартах не является фиксированной величиной, а зависит от номинального диаметра резьбы крепежного элемента и класса его прочности.
Спецификация толщины покрытия и «классы допусков»
В стандартах толщина покрытия определяется локальной толщиной (минимальное значение в одной точке измерения). Одновременно устанавливаются «классы допусков» на основе требований к посадке резьбы.
В стандартах толщина покрытия определяется локальной толщиной (минимальное значение в одной точке измерения). Одновременно устанавливаются «классы допусков» на основе требований к посадке резьбы.
Стандартное покрытие: применяется к резьбе со стандартными зонами допуска (например, 6g/6H). Толщина покрытия занимает часть допуска резьбы.
Тонкое покрытие: применяется для резьбы с зонами точных допусков (например, 4h/6H). Покрытие очень тонкое и практически не изменяет размеры резьбы.
Толстое покрытие: применяется в более агрессивных средах или там, где требования к допускам резьбы менее строгие.
1. Гальваническое покрытиеЦинковый крепежs
Электрогальванизация — наиболее распространенный метод гальванизации крепежных элементов. Покрытие тонкое, однородное и имеет блестящий вид. Обычно оно сопровождается образованием матовых пленок сине-белого, многоцветного и черного цветов.
Электрогальванизация — наиболее распространенный метод гальванизации крепежных элементов. Покрытие тонкое, однородное и имеет блестящий вид. Обычно оно сопровождается образованием матовых пленок сине-белого, многоцветного и черного цветов.
Электрогальванизация: наиболее распространенный процесс гальванизации. Покрытие тонкое, однородное и имеет блестящий вид.
Стандартные требования к толщине (на примере ISO 4042 / GB/T 5267.1):
а) Стандартная толщина покрытия (наиболее распространенная)
а) Стандартная толщина покрытия (наиболее распространенная)
| Номинальный диаметр резьбы d (мм) | Локальный минимум толщины (мкм) |
| d ≤ 6 | 6 мкм |
| 6 < d ≤ 12< d ≤ 12 | 9 мкм |
| 12 < d ≤ 20< d ≤ 20 | 12 мкм |
| d > 20 | 15 мкм |
Пример: Для болта M10 требуется минимальная толщина локального гальванического цинкового покрытия 9 мкм.
б) Толщина тонкого покрытия
| Номинальный диаметр резьбы d (мм) | Локальный минимум толщины (мкм) |
| d ≤ 6 | 3 мкм |
| 6 < d ≤ 12< d ≤ 12 | 4 мкм |
| 12 < d ≤ 20< d ≤ 20 | 5 мкм |
| d > 20 | 6 мкм |
Применение: Используется для резьбы, требующей точной посадки. После нанесения покрытия проблемы с проходным/непроходным калибром резьбы практически исключены.
c) Толщина толстого покрытия
Требования к толщине покрытия обычно в 1,5-2 раза превышают требования стандартного покрытия, при этом конкретные значения определены в стандартах. Например, для болта M10 с толстым покрытием может потребоваться толщина ≥15 мкм. Такое покрытие обычно используется на открытом воздухе или в условиях высокой коррозии.
Требования к толщине покрытия обычно в 1,5-2 раза превышают требования стандартного покрытия, при этом конкретные значения определены в стандартах. Например, для болта M10 с толстым покрытием может потребоваться толщина ≥15 мкм. Такое покрытие обычно используется на открытом воздухе или в условиях высокой коррозии.
2.Крепежные изделия, оцинкованные горячим способом
Покрытие толще, что обеспечивает гораздо более высокую коррозионную стойкость по сравнению с гальваническим цинкованием. Однако внешний вид более шероховатый, с цинковым шлаком и подтеками. Точность резьбы снижается, часто требуется повторная нарезка после цинкования или использование резьбы большего диаметра.
Покрытие толще, что обеспечивает гораздо более высокую коррозионную стойкость по сравнению с гальваническим цинкованием. Однако внешний вид более шероховатый, с цинковым шлаком и подтеками. Точность резьбы снижается, часто требуется повторная нарезка после цинкования или использование резьбы большего диаметра.

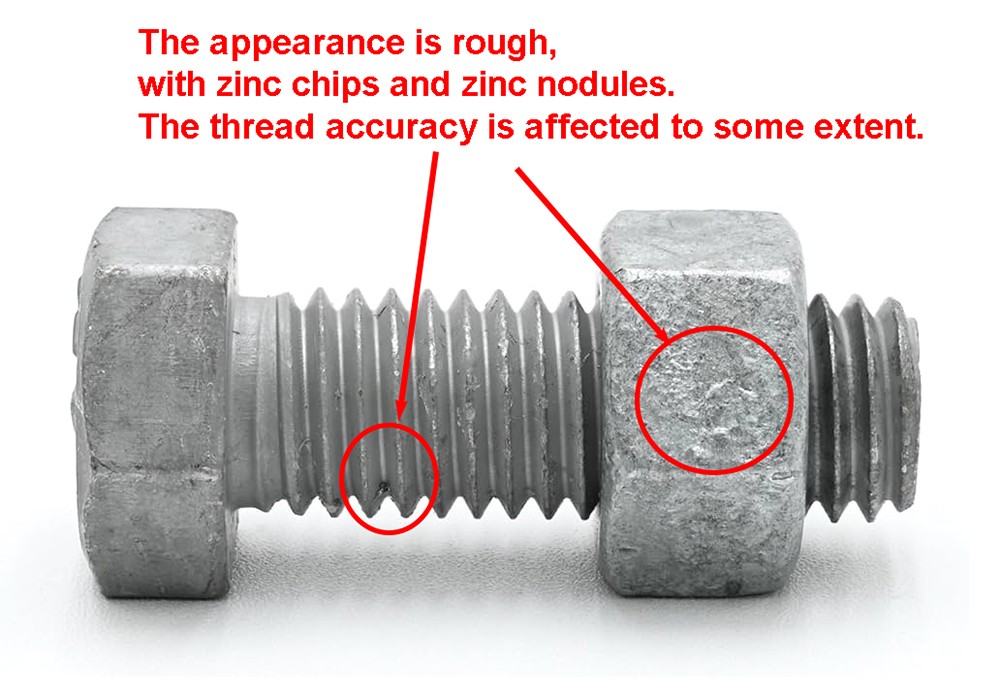

Горячее цинкование: поверхность шероховатая, с цинковой крошкой и включениями. Точность резьбы несколько снижена.
Толщина определяется в соответствии со стандартами, такими как ISO 10684 / GB/T 5267.2. Толщина связана с размером крепежного элемента и прочностью материала.
Типичный диапазон толщины:
Для болтов с классом прочности ≤ 8,8 (низко- или среднеуглеродистая сталь) средняя толщина обычно составляет около 50 мкм, при этом локальная минимальная толщина, как правило, не менее 40 мкм.
Для болтов высокой прочности (например, класса 10.9) горячее цинкование, как правило, не рекомендуется из-за риска водородного охрупчивания.
Для болтов с классом прочности ≤ 8,8 (низко- или среднеуглеродистая сталь) средняя толщина обычно составляет около 50 мкм, при этом локальная минимальная толщина, как правило, не менее 40 мкм.
Для болтов высокой прочности (например, класса 10.9) горячее цинкование, как правило, не рекомендуется из-за риска водородного охрупчивания.
Характеристики: Длительный срок службы, обеспечивающий защиту от коррозии, но плохой внешний вид и недостаточная точность резьбы. Широко используется в областях, требующих интенсивной защиты от коррозии, таких как опоры линий электропередач, дорожные ограждения и наружные стальные конструкции.
3. Механические крепежные элементы с цинковым покрытием
Подходит для высокопрочных крепежных элементов (≥ класса 10.9), чувствительных к водородному охрупчиванию. Покрытие однородное, без риска водородного охрупчивания.
Подходит для высокопрочных крепежных элементов (≥ класса 10.9), чувствительных к водородному охрупчиванию. Покрытие однородное, без риска водородного охрупчивания.

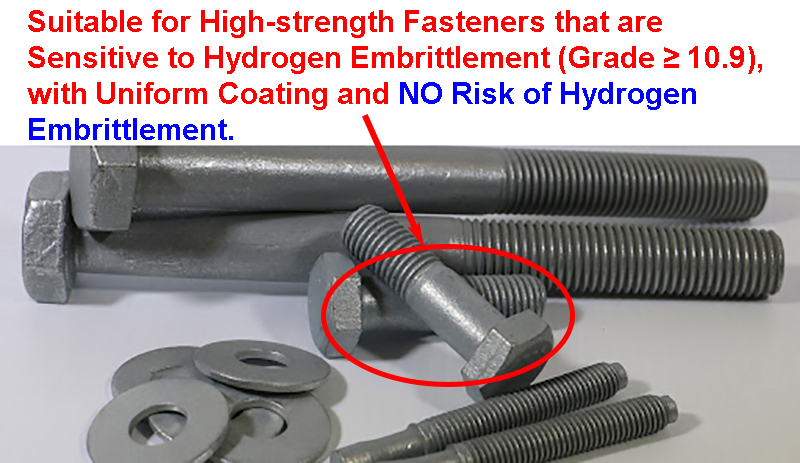

Механическое цинкование: подходит для высокопрочных крепежных элементов, чувствительных к водородному охрупчиванию (класс ≥ 10,9), с равномерным покрытием и без риска водородного охрупчивания.
Типичная толщина: обычно от 10 до 30 мкм, может быть изменена в соответствии с требованиями.
Краткое описание и руководство по выбору
| Процесс | Типичный диапазон локальной толщины | Основные характеристики | Применимые крепежные элементы и сценарии использования |
| Цинк, нанесенный методом гальванического покрытия (стандартный). | M6: ≥6 мкм, M10: ≥9 мкм, M16: ≥12 мкм | Наиболее распространенные характеристики: привлекательный внешний вид, цветная пассивация, строгие стандарты толщины. | Общее машиностроение, электроприборы, оборудование для помещений, детали интерьера автомобилей. Необходимо учитывать посадку резьбы. |
| Гальваническое цинковое покрытие (тонкое) | M6: ≥3 мкм, M10: ≥4 мкм | Тонкое покрытие, минимально влияющее на точность резьбы. | Прецизионные инструменты, резьбовые соединения, требующие плотной посадки. |
| Гальваническое цинкование (толстое) | Примерно в 1,5-2 раза больше стандартного покрытия. | Повышенная коррозионная стойкость | Корпуса для наружного применения, среды с умеренной (несильной) коррозионной активностью. |
| Горячее цинкование | В среднем ~50 мкм, локально ≥40 мкм | Наилучшая защита от коррозии, но шероховатый внешний вид, цинковые отложения повреждают резьбу. | Наружная инфраструктура (башни, мосты, автомагистрали), высокопрочные стальные конструкции с защитой от коррозии. Часто используется для болтов класса ≤ 8.8. |
| Механическое цинкование | 10 - 30 мкм | Отсутствие водородного охрупчивания, однородность, внешний вид находится в промежуточном диапазоне. | Крепежные элементы высокой прочности (класс 10.9 и выше), детали автомобильных шасси, области применения, где необходимо предотвратить разрушение вследствие водородного охрупчивания. |
Вывод: Толщина цинкового покрытия крепежных элементов не является произвольной величиной, а представляет собой систематический выбор, тесно связанный с размером, прочностью, условиями эксплуатации и требованиями к сборке. Инженерам или заказчикам следует в первую очередь ознакомиться с указанными в чертеже изделия стандартами и техническими требованиями.
