1. Спирально-навитая прокладка

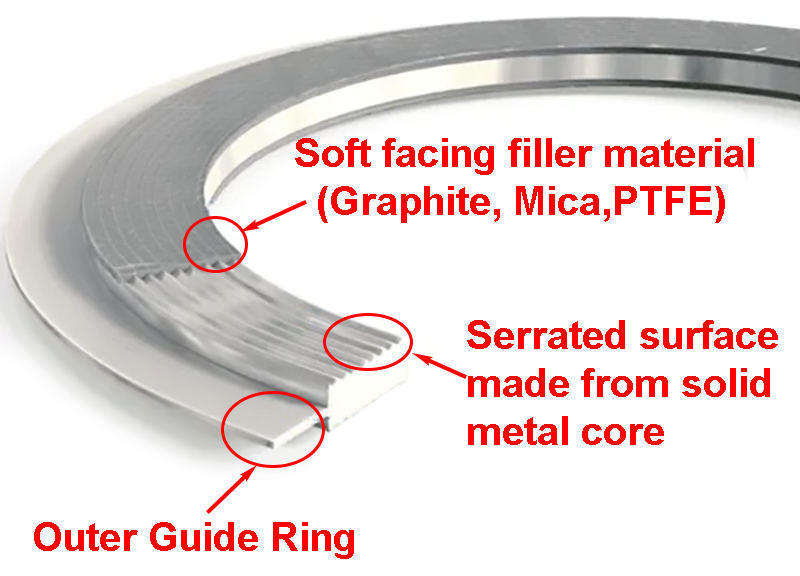

Спирально-навитая прокладка представляет собой полуметаллическую композитную прокладку, изготовленную путем попеременной намотки предварительно сформированных металлических полос (обычно из нержавеющей стали 304, 316, хастеллоя, титана и т. д.) и неметаллических наполнителей (графита, ПТФЭ, керамического волокна и т. д.).
Спирально-навитая прокладка представляет собой полуметаллическую композитную прокладку, изготовленную путем попеременной намотки предварительно сформированных металлических полос (обычно из нержавеющей стали 304, 316, хастеллоя, титана и т. д.) и неметаллических наполнителей (графита, ПТФЭ, керамического волокна и т. д.).
Исходя из их структуры,спирально-навитые прокладкиИх можно разделить на следующие типы:
Тип А (базовый тип): Отсутствует внутреннее и внешнее кольцо.
Подходит для: Обычных условий эксплуатации с давлением ниже 5,0 МПа и температурами от -200°C до +600°C.
- Типичные области применения: фланцевые соединения трубопроводов для некоррозионных сред, таких как обычная вода, масло и пар.
- Соответствующие фланцы: фланцы с выступающей поверхностью (RF), требующие достаточной нагрузки на болты для обеспечения герметичности.
Подходит для: Обычных условий эксплуатации с давлением ниже 5,0 МПа и температурами от -200°C до +600°C.
- Типичные области применения: фланцевые соединения трубопроводов для некоррозионных сред, таких как обычная вода, масло и пар.
- Соответствующие фланцы: фланцы с выступающей поверхностью (RF), требующие достаточной нагрузки на болты для обеспечения герметичности.

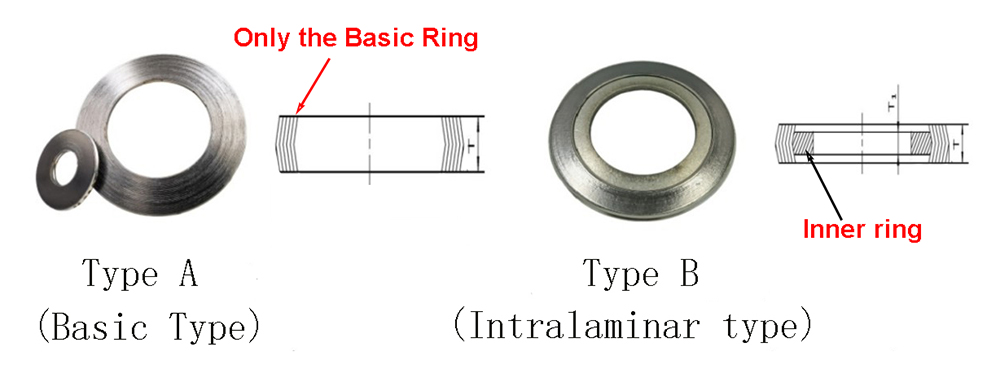

Спирально-навитая прокладка типа А. Только основное кольцо.
Спирально-навитая прокладка типа B, включающая базовое кольцо и внутреннее кольцо.
Тип B (с внутренним кольцом): Оснащен внутренним кольцом.
- Подходит для: Областей применения с частыми колебаниями давления, термическими циклами или склонностью к прорыву.
- Ключевое преимущество: внутреннее кольцо предотвращает чрезмерное сжатие прокладки, контролирует нагрузку на болты и защищает внутренние обмотки от эрозии под воздействием рабочей среды.
Типичные области применения: теплообменники на нефтехимических заводах, высокотемпературные паровые системы, входные/выходные фланцы поршневых насосов.
- Соответствующие фланцы: фланцы с выступающей поверхностью; материал внутреннего кольца должен быть совместим со средой.
- Подходит для: Областей применения с частыми колебаниями давления, термическими циклами или склонностью к прорыву.
- Ключевое преимущество: внутреннее кольцо предотвращает чрезмерное сжатие прокладки, контролирует нагрузку на болты и защищает внутренние обмотки от эрозии под воздействием рабочей среды.
Типичные области применения: теплообменники на нефтехимических заводах, высокотемпературные паровые системы, входные/выходные фланцы поршневых насосов.
- Соответствующие фланцы: фланцы с выступающей поверхностью; материал внутреннего кольца должен быть совместим со средой.
Тип C (с внешним кольцом): Оснащен внешним кольцом.
- Подходит для: работы при высоком давлении (до 25 МПа), высоких температурах и в ситуациях, требующих высокой точности выравнивания фланцев.
- Основная функция: наружное кольцо обеспечивает центрирование, предотвращает радиальное смещение прокладки и облегчает выравнивание при установке.
- Специальные области применения: Фланцевые соединения на крупном оборудовании, где техническое обслуживание затруднено или где критически важна точная центровка.
- Соответствующие фланцы: фланцы с выступающей поверхностью; внешнее кольцо защищает намотанный слой от механических повреждений.
- Подходит для: работы при высоком давлении (до 25 МПа), высоких температурах и в ситуациях, требующих высокой точности выравнивания фланцев.
- Основная функция: наружное кольцо обеспечивает центрирование, предотвращает радиальное смещение прокладки и облегчает выравнивание при установке.
- Специальные области применения: Фланцевые соединения на крупном оборудовании, где техническое обслуживание затруднено или где критически важна точная центровка.
- Соответствующие фланцы: фланцы с выступающей поверхностью; внешнее кольцо защищает намотанный слой от механических повреждений.

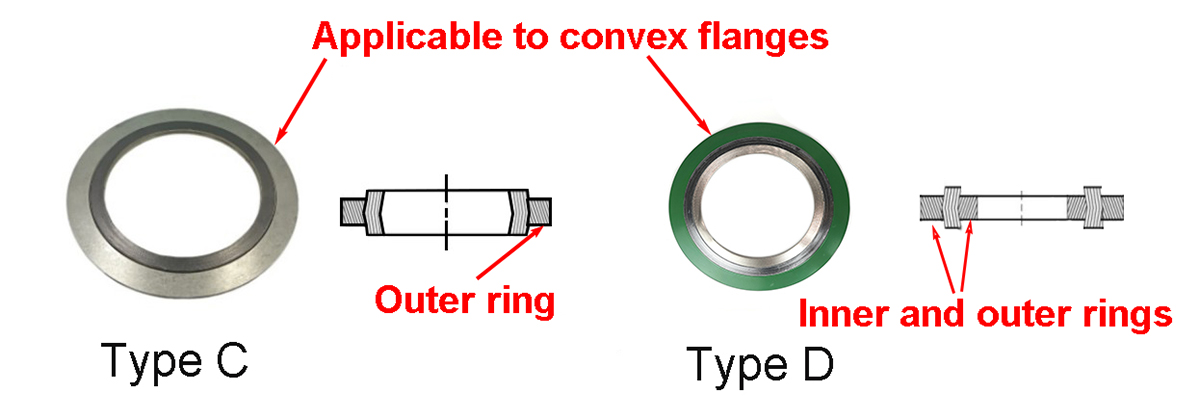

Спирально-навитая прокладка типа С включает в себя основное кольцо и наружное кольцо.
Спирально-навитая прокладка типа D включает в себя основное кольцо, внутреннее кольцо и наружное кольцо.
Тип D (с внутренним и внешним кольцами): Оснащен как внутренним, так и внешним кольцами.
- Подходит для: критически важных точек уплотнения в экстремальных условиях, требующих высочайшей общей производительности.
Характеристики условий эксплуатации: высокое давление (до 42 МПа), интенсивные термические циклы (разница температур >300°C), агрессивные среды.
- Типичные области применения: основные паровые системы атомных электростанций, реакторы гидрогенизации, ответственные соединения в сверхкритических котлах.
- Ключевое преимущество: внешнее кольцо обеспечивает центрирование и выравнивание, а внутреннее кольцо предотвращает выдувание и эрозию рабочей среды, обеспечивая максимально надежное уплотнение.
- Подходит для: критически важных точек уплотнения в экстремальных условиях, требующих высочайшей общей производительности.
Характеристики условий эксплуатации: высокое давление (до 42 МПа), интенсивные термические циклы (разница температур >300°C), агрессивные среды.
- Типичные области применения: основные паровые системы атомных электростанций, реакторы гидрогенизации, ответственные соединения в сверхкритических котлах.
- Ключевое преимущество: внешнее кольцо обеспечивает центрирование и выравнивание, а внутреннее кольцо предотвращает выдувание и эрозию рабочей среды, обеспечивая максимально надежное уплотнение.
2. МеталлическийПрокладка кольцевого соединения
Металлическая кольцевая прокладка представляет собой цельное металлическое кольцо с точно обработанным поперечным сечением, обеспечивающим герметизацию за счет линейного или площадного контакта.
Металлическая кольцевая прокладка представляет собой цельное металлическое кольцо с точно обработанным поперечным сечением, обеспечивающим герметизацию за счет линейного или площадного контакта.
Металлические кольцевые прокладки для герметизации швов включают в себя: тип R — восьмиугольные, тип R — овальные, тип RX, тип Bx и т. д.

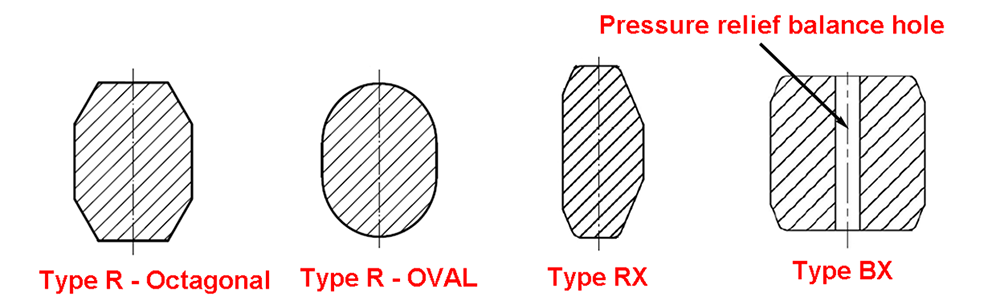

В зависимости от формы поперечного сечения металлические кольцевые прокладки можно разделить на следующие категории:
Восьмиугольная кольцевая прокладка типа R
- Поперечное сечение: Правильная восьмиугольная форма, с внутренними и внешними наклонными поверхностями под углом 23°.
- Размеры: Средний диаметр прокладки на 0,1-0,4 мм больше среднего диаметра канавки при посадке с натягом.
- Характеристики контакта: Образует поверхность соприкосновения с канавкой под углом 23°, создавая «клиновидный эффект».
- Применимые фланцы: современные фланцы с плоским дном и канавкой (канавка API 6A типа 6B).
- Механизм герметизации: Первоначальный линейный контакт переходит в контакт по площади под предварительным натяжением болта; герметизирующее напряжение усиливается за счет высокого внутреннего давления.
- Области применения: трубопроводы высокого давления на нефтехимических заводах, оборудование для фонтанной арматуры, основные уплотнения для сосудов под давлением. Рабочее давление обычно составляет 15-70 МПа.
- Поперечное сечение: Правильная восьмиугольная форма, с внутренними и внешними наклонными поверхностями под углом 23°.
- Размеры: Средний диаметр прокладки на 0,1-0,4 мм больше среднего диаметра канавки при посадке с натягом.
- Характеристики контакта: Образует поверхность соприкосновения с канавкой под углом 23°, создавая «клиновидный эффект».
- Применимые фланцы: современные фланцы с плоским дном и канавкой (канавка API 6A типа 6B).
- Механизм герметизации: Первоначальный линейный контакт переходит в контакт по площади под предварительным натяжением болта; герметизирующее напряжение усиливается за счет высокого внутреннего давления.
- Области применения: трубопроводы высокого давления на нефтехимических заводах, оборудование для фонтанной арматуры, основные уплотнения для сосудов под давлением. Рабочее давление обычно составляет 15-70 МПа.
Тип RОвальная кольцевая прокладка
- Поперечное сечение: овальная форма с непрерывно изменяющимся радиусом кривизны.
- Метод контакта: Первоначальный двухточечный линейный контакт при сжатии переходит в овальную контактную полосу.
- Совместимость: Подходит как для фланцев с круглым, так и с плоским дном.
- Относительная эффективность: эффективность герметизации составляет примерно 80-90% от эффективности восьмиугольного кольца, но при этом обеспечивается лучшая гибкость.
- Особое преимущество: обладает способностью частично компенсировать смещение и вращение фланцев.
Типичные области применения: традиционные установки нефтепереработки, теплообменники среднего и высокого давления, устаревшие клапаны высокого давления.
- Поперечное сечение: овальная форма с непрерывно изменяющимся радиусом кривизны.
- Метод контакта: Первоначальный двухточечный линейный контакт при сжатии переходит в овальную контактную полосу.
- Совместимость: Подходит как для фланцев с круглым, так и с плоским дном.
- Относительная эффективность: эффективность герметизации составляет примерно 80-90% от эффективности восьмиугольного кольца, но при этом обеспечивается лучшая гибкость.
- Особое преимущество: обладает способностью частично компенсировать смещение и вращение фланцев.
Типичные области применения: традиционные установки нефтепереработки, теплообменники среднего и высокого давления, устаревшие клапаны высокого давления.
Уплотнительная прокладка с кольцевым уплотнением под давлением типа RX
- Основа для усовершенствования: Оптимизировано на основе восьмиугольного кольца типа R со специально разработанным поперечным сечением.
- Ключевая особенность: На внешней поверхности имеются канавки, активируемые давлением; оптимизирована структура внутренней полости.
- Реакция на давление: Среднее давление поступает за прокладку через внешние канавки, увеличивая контактное давление уплотнения по мере повышения внутреннего давления.
- Соответствует стандартам: полностью соответствует последним спецификациям API 6A и ASME B16.20.
Диапазон давления: расчетное давление до 34,5 МПа (5000 PSI).
- Специальные области применения: оборудование для глубоководного бурения, системы закачки воды под высоким давлением, среды, содержащие сероводород (H₂S).
Примечание по установке: Для предотвращения деформации прокладки требуется строгий контроль последовательности затяжки болтов.
- Основа для усовершенствования: Оптимизировано на основе восьмиугольного кольца типа R со специально разработанным поперечным сечением.
- Ключевая особенность: На внешней поверхности имеются канавки, активируемые давлением; оптимизирована структура внутренней полости.
- Реакция на давление: Среднее давление поступает за прокладку через внешние канавки, увеличивая контактное давление уплотнения по мере повышения внутреннего давления.
- Соответствует стандартам: полностью соответствует последним спецификациям API 6A и ASME B16.20.
Диапазон давления: расчетное давление до 34,5 МПа (5000 PSI).
- Специальные области применения: оборудование для глубоководного бурения, системы закачки воды под высоким давлением, среды, содержащие сероводород (H₂S).
Примечание по установке: Для предотвращения деформации прокладки требуется строгий контроль последовательности затяжки болтов.
Уплотнительная прокладка сверхвысокого давления типа BX
- Прорыв в конструкции: специальная восьмиугольная кольцевая прокладка, разработанная для работы в условиях экстремально высокого давления.
- Ключевое новшество: Встроенные внутренние отверстия для балансировки давления обеспечивают равномерное распределение давления на уплотнительных поверхностях.
- Давление: Рабочее давление до 138 МПа (20 000 PSI), в специальных конструкциях достигает 207 МПа.
- Стандарты: Изготовлено строго в соответствии со стандартом API 6A, специально для фланцев типа API 6BX.
- Функция безопасности: Внутренние каналы уравновешивают давление в полости, предотвращая внезапные скачки давления.
- Типичные области применения: оборудование для устья сверхглубоких скважин (>6000 метров), хранение водорода под высоким давлением, системы окисления в сверхкритической воде.
- Требования к установке: Необходимы гидравлические динамометрические ключи и многоступенчатая предварительная затяжка в определенной последовательности.
- Прорыв в конструкции: специальная восьмиугольная кольцевая прокладка, разработанная для работы в условиях экстремально высокого давления.
- Ключевое новшество: Встроенные внутренние отверстия для балансировки давления обеспечивают равномерное распределение давления на уплотнительных поверхностях.
- Давление: Рабочее давление до 138 МПа (20 000 PSI), в специальных конструкциях достигает 207 МПа.
- Стандарты: Изготовлено строго в соответствии со стандартом API 6A, специально для фланцев типа API 6BX.
- Функция безопасности: Внутренние каналы уравновешивают давление в полости, предотвращая внезапные скачки давления.
- Типичные области применения: оборудование для устья сверхглубоких скважин (>6000 метров), хранение водорода под высоким давлением, системы окисления в сверхкритической воде.
- Требования к установке: Необходимы гидравлические динамометрические ключи и многоступенчатая предварительная затяжка в определенной последовательности.
3. Металлическая прокладка с зубцами
Зубчатая металлическая прокладка — это высокоточная прокладка, изготовленная из металлической пластины с концентрическими зубчатыми канавками, точно обработанными с обеих сторон. К её особенностям относятся:
- Двусторонние симметричные зазубрины: с обеих сторон имеются концентрические круговые зазубрины глубиной 0,05-0,1 мм.
- Параметры зазубривания: шаг 0,5-1,0 мм, угол заточки 60-90°, ширина гребня 0,05-0,1 мм.
- Выбор материала: мягкий чугун, низкоуглеродистая сталь, нержавеющая сталь, алюминий, медь и т. д., с твердостью от HB90 до HB250.
- Обработка поверхности: Часто применяется лужение, серебрение или покрытие графитом для снижения коэффициента трения.
- Гибкая конструкция: толщина прокладки обычно составляет 1,5-3,0 мм, что обеспечивает достаточную упругую деформационную способность.
Зубчатая металлическая прокладка — это высокоточная прокладка, изготовленная из металлической пластины с концентрическими зубчатыми канавками, точно обработанными с обеих сторон. К её особенностям относятся:
- Двусторонние симметричные зазубрины: с обеих сторон имеются концентрические круговые зазубрины глубиной 0,05-0,1 мм.
- Параметры зазубривания: шаг 0,5-1,0 мм, угол заточки 60-90°, ширина гребня 0,05-0,1 мм.
- Выбор материала: мягкий чугун, низкоуглеродистая сталь, нержавеющая сталь, алюминий, медь и т. д., с твердостью от HB90 до HB250.
- Обработка поверхности: Часто применяется лужение, серебрение или покрытие графитом для снижения коэффициента трения.
- Гибкая конструкция: толщина прокладки обычно составляет 1,5-3,0 мм, что обеспечивает достаточную упругую деформационную способность.
Металлическая прокладка с зубчатой поверхностью включает в себя внешнее направляющее кольцо, зубчатую поверхность из цельного металлического сердечника и мягкий наполнитель.
Применимые условия
- Диапазон среднего и высокого давления: рабочее давление 4,0-20 МПа, максимум до 42 МПа.
Диапазон рабочих температур: от -200°C до +600°C.
- Типы сред: пар, нефть и газ, водород, аммиак, органические растворители и т. д.
- Типы фланцев: с выступающей поверхностью (RF), с плоской поверхностью (FF), фланцы типа "папа-мама" (MFM).
- Диапазон среднего и высокого давления: рабочее давление 4,0-20 МПа, максимум до 42 МПа.
Диапазон рабочих температур: от -200°C до +600°C.
- Типы сред: пар, нефть и газ, водород, аммиак, органические растворители и т. д.
- Типы фланцев: с выступающей поверхностью (RF), с плоской поверхностью (FF), фланцы типа "папа-мама" (MFM).
Специальные сценарии применения
- Водородные системы: Зазубренная структура эффективно предотвращает проникновение и утечку молекул водорода.
- Поршневое оборудование: Входные/выходные фланцы для компрессоров и насосов, устойчивые к вибрации и пульсациям давления.
- Высокотемпературная фиксация болтов: снижает вероятность выхода из строя уплотнений, вызванного ползучестью болтов при высоких температурах.
- Труднодоступные точки обслуживания: Долгосрочная надежность снижает частоту технического обслуживания.
- Водородные системы: Зазубренная структура эффективно предотвращает проникновение и утечку молекул водорода.
- Поршневое оборудование: Входные/выходные фланцы для компрессоров и насосов, устойчивые к вибрации и пульсациям давления.
- Высокотемпературная фиксация болтов: снижает вероятность выхода из строя уплотнений, вызванного ползучестью болтов при высоких температурах.
- Труднодоступные точки обслуживания: Долгосрочная надежность снижает частоту технического обслуживания.
4. Гофрированная металлическая прокладка
Гофрированная металлическая прокладка — это гибкая прокладка, изготовленная из тонких металлических листов (0,1–0,5 мм), точно прокатанных или отштампованных в виде ровного гофрированного рисунка. К её особенностям относятся:
- Геометрия гофрирования: синусоидальная, прямоугольная или трапециевидная волна с длиной волны 2-10 мм и высотой волны 0,3-2,0 мм.
- Многослойная структура: как правило, ламинируются 2-4 слоя гофрированного металла, при этом между слоями могут быть помещены неметаллические материалы (по желанию).
- Комбинация материалов: гофрированные листы из нержавеющей стали + графитовый наполнитель или гофрированные листы из специального сплава + керамическое волокно.
- Обработка кромок: Кромки часто обрамляются металлическим внешним кольцом или оснащаются фиксирующими выступами.
- Оптимизация поперечного сечения: Точный контроль радиусов гребня и впадины обеспечивает равномерное распределение напряжений.
Гофрированная металлическая прокладка — это гибкая прокладка, изготовленная из тонких металлических листов (0,1–0,5 мм), точно прокатанных или отштампованных в виде ровного гофрированного рисунка. К её особенностям относятся:
- Геометрия гофрирования: синусоидальная, прямоугольная или трапециевидная волна с длиной волны 2-10 мм и высотой волны 0,3-2,0 мм.
- Многослойная структура: как правило, ламинируются 2-4 слоя гофрированного металла, при этом между слоями могут быть помещены неметаллические материалы (по желанию).
- Комбинация материалов: гофрированные листы из нержавеющей стали + графитовый наполнитель или гофрированные листы из специального сплава + керамическое волокно.
- Обработка кромок: Кромки часто обрамляются металлическим внешним кольцом или оснащаются фиксирующими выступами.
- Оптимизация поперечного сечения: Точный контроль радиусов гребня и впадины обеспечивает равномерное распределение напряжений.
Гофрированная металлическая прокладка, изготовленная методом точной прокатки или штамповки, включает в себя металлические гофрированные элементы и мягкий облицовочный материал.
Применимые сценарии
- Герметизация при низкой нагрузке: ситуации с ограниченной нагрузкой на болты, требующие лишь около 30% сжимающей силы, необходимой для плоских прокладок.
- Высокие колебания температуры: от -250°C до +800°C (до +1000°C без наполнителей).
- Фланцы большого диаметра: диаметры до 3000 мм и более, компенсирующие прогиб фланца.
- Соединение разнородных материалов: соединение углеродистой стали с нержавеющей сталью или металла с неметаллическими фланцами.
- Герметизация при низкой нагрузке: ситуации с ограниченной нагрузкой на болты, требующие лишь около 30% сжимающей силы, необходимой для плоских прокладок.
- Высокие колебания температуры: от -250°C до +800°C (до +1000°C без наполнителей).
- Фланцы большого диаметра: диаметры до 3000 мм и более, компенсирующие прогиб фланца.
- Соединение разнородных материалов: соединение углеродистой стали с нержавеющей сталью или металла с неметаллическими фланцами.
Структурные варианты и области применения
А. Цельнометаллическая гофрированная прокладка
- Структура: Многослойная структура из одинаковых гофрированных металлических листов, ламинированных между собой.
- Преимущества: высокая термостойкость, радиационная стойкость, не загрязняет окружающую среду.
- Области применения: ядерные реакторы, высокотемпературные печи крекинга, вакуумное металлургическое оборудование.
А. Цельнометаллическая гофрированная прокладка
- Структура: Многослойная структура из одинаковых гофрированных металлических листов, ламинированных между собой.
- Преимущества: высокая термостойкость, радиационная стойкость, не загрязняет окружающую среду.
- Области применения: ядерные реакторы, высокотемпературные печи крекинга, вакуумное металлургическое оборудование.
B. Гофрированная прокладка с наполнителем.
- Структура: Гофрированный металл + слой наполнителя из графита/ПТФЭ/слюды.
- Преимущества: Хорошая герметизация при низких температурах, стойкость к химической коррозии.
- Области применения: химические трубопроводы, низкотемпературные резервуары для хранения, оборудование для пищевой и фармацевтической промышленности.
- Структура: Гофрированный металл + слой наполнителя из графита/ПТФЭ/слюды.
- Преимущества: Хорошая герметизация при низких температурах, стойкость к химической коррозии.
- Области применения: химические трубопроводы, низкотемпературные резервуары для хранения, оборудование для пищевой и фармацевтической промышленности.
C. Гофрированная прокладка с наружным кольцом
- Конструкция: Гофрированный сердечник + фиксирующее внешнее кольцо.
- Преимущества: Точное позиционирование при монтаже, высокая устойчивость к прорыву.
- Области применения: крупные теплообменники, фланцы башен, труднодоступные для обслуживания места.
- Конструкция: Гофрированный сердечник + фиксирующее внешнее кольцо.
- Преимущества: Точное позиционирование при монтаже, высокая устойчивость к прорыву.
- Области применения: крупные теплообменники, фланцы башен, труднодоступные для обслуживания места.
Металлические уплотнительные прокладки, являясь важнейшими компонентами промышленной герметизации, напрямую влияют на безопасность оборудования, контроль энергопотребления и защиту окружающей среды. Инженеры должны делать научно обоснованный выбор, основываясь на конкретных рабочих параметрах, характеристиках среды, состоянии фланцев и экономических факторах, учитывая технические детали, представленные в данном документе. Строгое соблюдение технических условий при монтаже и техническом обслуживании имеет важное значение для обеспечения долгосрочной и надежной работы системы герметизации.
Qishine является идеальным выбором для EPC-компаний и проектных подрядчиков.
Вебсайт:www.qishine.com
Электронная почта: qishine@qishine.com
Телефон:0592-5225595
Электронная почта: qishine@qishine.com
Телефон:0592-5225595
WhatsApp: +86 15960259563
+86 15985833169
Как следует устанавливать комплекты изоляционных прокладок на фланцы трубопроводов?
EXW против FCA в торговле крепежными элементами для нефтепроводов
Связанная статья
Результаты исследования на примере экспорта крепежных изделий из нержавеющей стали B8M. Недавно, во время заключительной проверки партии крепежных изделий из нержавеющей стали B8M, предназначенных для Португалии, мы обнаружили заусенцы различной степени выраженности по краям шестигранных головок болтов.
Как эффективно удалить заусенцы с кромок болтов
Подводные камни при закупке изоляционных прокладок: от «ценовых ловушек» до «выбора поставщика»
На какие подводные камни следует обратить внимание при покупке изоляционных прокладок?
Гилон 3500, классический модифицированный материал для прокладок из ПТФЭ от компании Garlock, широко используется в нефтехимической, химической и других отраслях промышленности благодаря своей превосходной устойчивости к сильным кислотам, растворителям и противоползучести.
Как купить оригинальные изоляционные прокладки Gylon 3500 по конкурентоспособным ценам в Китае
